  • FHJ多功能架空绝缘电缆避雷线夹.
  • FHJ多功能架空绝缘电缆避雷线夹.

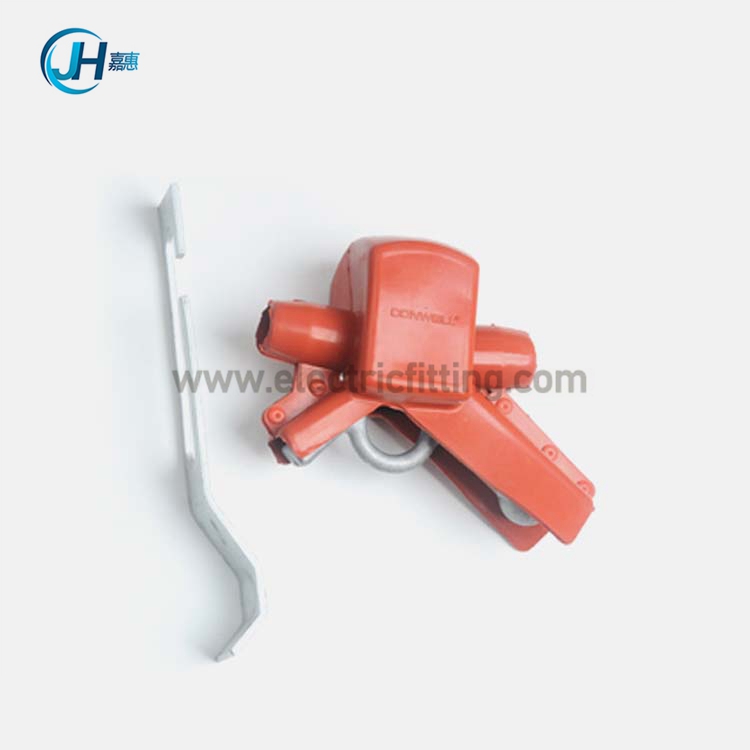

FHJ多功能架空绝缘电缆避雷线夹. -

价格:

产品详情



一、多功能架空绝缘电缆避雷线夹用途

FHJ多功能架空绝缘电缆避雷线夹,是一款用于防护1-10千伏架空绝缘电缆在绝缘子支撑处免被雷击烧断的电力金具。也可用于对绝缘电缆的接地保护和验电。是10KV架空绝缘电缆的过电压限制器,当雷电过电压出现时,避雷线夹两端间的电压不超过规定值,使电气设备免受过电压损坏;雷电过电压作用后,又能使系统迅速恢复正常状态。

二、多功能架空绝缘电缆避雷线夹参数及适用范围

1、1KV/10KV架空绝缘导线避雷线夹的参数及适用范围


型号及规格 截面积mm² 导体直径mm

绝缘电缆外径

使用条件

薄型

通用型

1)环境温度不高+50°C, 不低于40°C

2)海拔高度不超过1000m

3) 电源频率50-60Hz

4) 最大风速不超过35m/S

5) 地震裂度为8度以下地区

KYFH10-50/150(KYFH10-1) 50 8.3 13.8 15.1

70

10.0 15.0 16.8

95

11.6 16.6 18.4

120

13.0 18.0 19.8
KYFH10-185/240(KYFH10-2)

150

14.6 19.6 21.4

185

16.2 21.2 22.6
240 18.4 23.4 24.8

2、1KV/10KV特质型架空裸导线防雷防弧线夹的参数及适用范围




型号及规格

电缆截面积mm²

导体直径mm

绝缘电缆外径

使用条件

薄型

通用

KYFH10-50/150(KYFH10-1)


50 8.3 13.8 15.1

1)环境温度不高+50°C, 不低于40°C
2)海拔高度不超过1000m
3) 电源频率50-60Hz
4) 最大风速不超过35m/S
5) 地震裂度为8度以下地区

70 10.0 15.0 16.8
95 11.6 16.6 18.4
120 13.0 18.0 19.8
KYFH10-185/240(KYFH10-2)


150 14.6 19.6 21.4
185 16.2 21.2 22.6
240 18.4 23.4 24.8

三、多功能架空绝缘电缆避雷线夹的工作原理

1、架空绝缘电缆在绝缘子支撑处被雷击的原因:

在雷电场里,由于电线杆形状和安装位置的特殊性,雷电过电压会使电线杆上的架空绝缘电缆,在和绝缘子支撑的接触处附近

发生感应电放电。强大的瞬间电流把架空绝缘电缆烧断。在雷雨季节,这种雷击架空绝缘电缆的现象会时有发生。

2、多功能绝缘电缆避雷线夹的避雷原理:

雷电场里,架空绝缘电缆安装了多功能绝缘电缆避雷线夹后,当临界过电压一但形成,多功能绝缘电缆避雷。

线夹的泻弧臂便通过下行承接板,立即把感生的雷电流泻入大地。从而避免了雷击架空绝缘电缆。

3、多功能绝缘电缆避雷线夹在非雷雨时,通过其接地环和地线相连,可实现接地保护和临时验电。

四、安装方法

1.要根据绝缘电缆的截面积选择与之相适应的多功能绝缘电缆避雷线夹。

2.多功能绝缘电缆避雷线夹,建议安装在绝缘子的负苛侧。位置尺寸如图2

3.为避免电缆被雷击,每根电线杆上的三相电缆都应该安装多功能绝缘电缆避雷线夹。

但是,大多情况是:电线杆上的金属横担安装了三个绝缘子中的两个绝缘子(见图3)。在这种情况下,安装在金属横担绝缘子上的两相电缆,只要在其中一相电缆负苛侧安装多功能绝缘电缆避雷线夹就可以了。在与其相临的下一个电线杆上,安装在金属横担绝缘子上的多功能绝缘电缆避雷线夹,应该是另一相绝缘电缆(即:金属横担绝缘子上的两相绝缘电缆要间隔电线杆轮流安装多功能绝缘电缆避雷线夹)。每根电线杆上的三相电缆只需安装两个多功能绝缘电缆避雷线夹。
